您的位置： 首頁 產品中心 YZH611 多功能過程校驗儀
|
功能 |
測量 |
輸出 |
備注 |
|
直流電壓 |
0～50V（上屏±30V） |
0～10V |
2路測量 |
|
直流電流 |
0～24mA（上屏±24mA） |
0～24mA |
2路測量 |
|
頻率 |
1.000Hz～100.00kHz |
0.00Hz～20.000kHz |
|
|
電阻 |
0～3200Ω |
0～3200Ω |
2路測量 |
|
直流毫伏 |
0～100mV（上屏±200mV） |
0 ～ 100mV |
2路測量 |
|

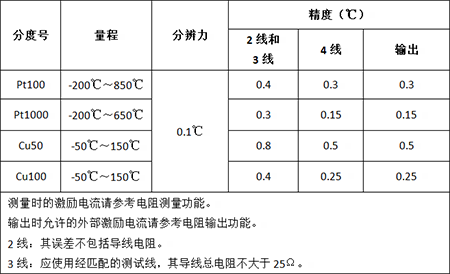

熱電阻 |
Pt100、Pt1000、Cu50、Cu100 |
Pt100、Pt1000、Cu50、Cu100 |
|
|

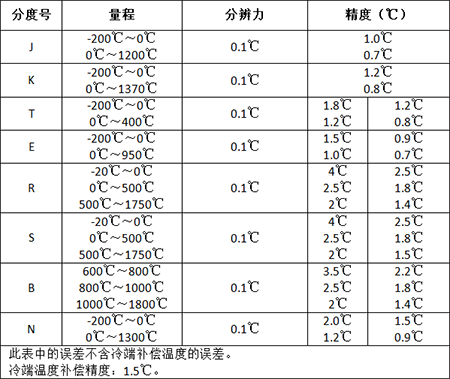

熱電偶 |
E、J、K、T、B、R、S、N |
E、J、K、T、B、R、S、N |
|
|
其他 |
隔離的回路電源，步進輸出，斜率輸出，階躍輸出， 自定義量程 |
|
|
|
測量量程 |
最大測量范圍 |
分辨力 |
精度（讀數的%+計數） |
|||
|
28V （顯示屏上部） |
-33V～33V |
0.001V |
0.025+2 |
|||
|
200mV （顯示屏上部） |
-80mV～80mV |
0.001mV |
0.025+20 |
|||
|
-200mV～200mV |
0.01mV |
0.025+2 |
||||
|
50V （顯示屏下部） |
-1V～60V |
0.001V |
0.02+2 |
|||
|
100mV （顯示屏下部） |
-15mV～80mV |
0.001mV |
0.02+20 |
|||
|
80mV～125mV |
0.01mV |
0.02+2 |
||||
|
輸出量程 |
最大輸出范圍 |
分辨力 |
精度（讀數的%+計數） |
|||
|
100mV |
-15mV～99.999mV |
0.001mV |
0.02+20 |
|||
|
100mV～125mV |
0.01mV |
0.02+2 |
||||
|
10V |
0～11V |
0.001V |
0.02+2 |
|||
|
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。 輸入電阻：＞1MΩ。 |
||||||
|
測量量程 |
最大測量范圍 |
分辨力 |
精度（讀數的%+計數） |
|
20mA （顯示屏上部） |
-24mA～24mA |
0.001mA |
0.025+2 |
|
20mA (顯示屏上部環路電流) |
0～24mA |
0.001mA |
0.025+2 |
|
20mA （顯示屏下部） |
0～24mA |
0.001mA |
0.02+2 |
|
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。 最大負載：1mA或1kΩ；輸入電阻:＜100Ω。 |
|||
|
輸出量程 |
最大輸出范圍 |
分辨力 |
精度（讀數的%+計數） |
|
20mA |
0～24mA |
0.001mA |
0.02+2 |
|
20mA （變送器模擬） |
0～24mA |
0.001mA |
0.02+2 |
|
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。 最大負載電壓：20V，相當于20mA電流在1000Ω負載電阻上的電壓。 |
|||
|
測量量程 |
最大測量范圍 |
分辨力 |
精度（Ω） |
||
|
2線3線 |
4線 |
||||
|
400Ω |
0～440Ω |
0.01Ω |
0.15 |
0.10 |
|
|
3200Ω |
420Ω～3600Ω |
0.1Ω |
1.0 |
0.5 |
|
|
輸出量程 |
最大輸出范圍 |
分辨力 |
外部激勵電流 |
精度（Ω） |
|
|
400Ω |
0～440Ω |
0.01Ω |
0.40mA～3.30mA |
0.15 |
|
|
3200Ω |
400～3600Ω |
0.1Ω |
0.1mA～0.6mA |
0.50 |
|
|
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。 測量時的激勵電流： 400Ω：0.4mA±10%； 3200Ω：0.2mA±10%。 2線：其誤差不包括導線電阻。 3線：應使用經匹配的測試線，其導線總電阻不大于25Ω。 |
|||||
|
測量量程 |
最大測量范圍 |
分辨力 |
精度（讀數的%+計數） |
||
|
100Hz |
1~99.999Hz |
0.001Hz |
0.01+1 |
||
|
1000Hz |
100~999.99Hz |
0.01Hz |
|||
|
10kHz |
1k~9.9999kHz |
0.1Hz |
|||
|
100kHz |
10k~99.999kHz |
1Hz |
|||
|
靈敏度：10Hz～10kHz，Vp-p≥1V；其余Vp-p≥2V。 波形：方波，其他波形的誤差需另加5個計數，可直接測量市電頻率。 |
|||||
|
輸出量程 |
最大輸出范圍 |
分辨力 |
精度（讀數的%+計數） |
||
|
200Hz |
0~200Hz |
0.01Hz |
0.01+1 |
||
|
2000Hz |
0~2000Hz |
0.1Hz |
|||
|
20kHz |
0~20kHz |
1Hz |
|||
|
輸出幅度：≥4.5Vp-p； 波形：方波。 |
|||||
